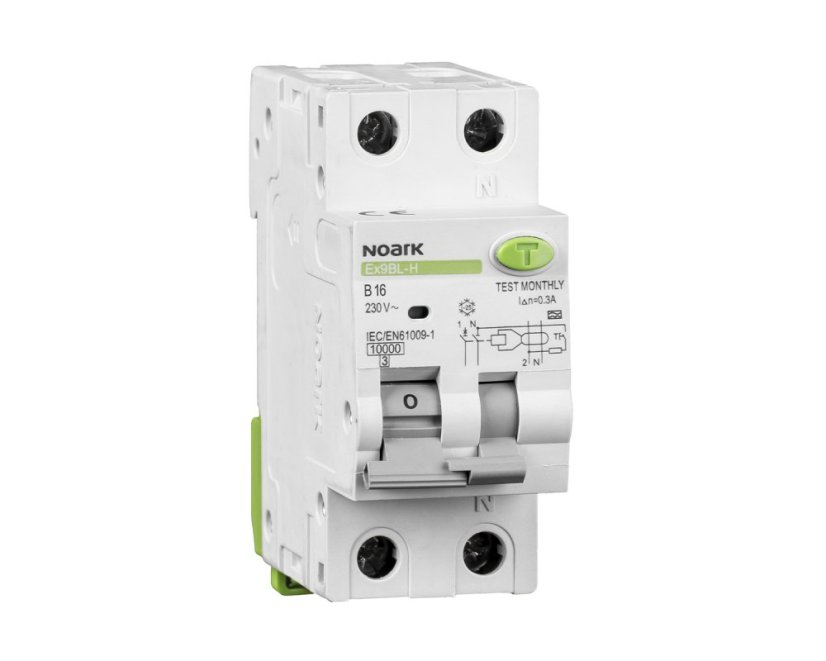

Kombinovaný proudový chránič Noark Ex9BL-H, 2B/0,03
Kombinovaný proudový chránič Noark Ex9BL-H, 2B/0,03
Typ AC, 10 kA
Popis
Ex9BL-2B/0,03 | Kombinovaný proudový chránič
- Proudové chrániče Ex9BL-H jsou vhodné pro domovní i průmyslové aplikace.
- Jejich konstrukce je založena na kombinaci proudového chrániče s permanentním magnetem a jističe s tepelnou a elektromagnetickou spouští.
- Výhodou této technologie je napěťová nezávislost vybavovací funkce.
- Nenulové napětí je potřebné pouze pro funkci obvodu testovacího tlačítka T během testu chrániče.
- Magnetické proudové chrániče musí být pravidelně testovány s periodou jednoho měsíce.
- Jsou určené primárně pro ochranu:
- před nebezpečným dotykem živých částí
- před nebezpečným dotykem neživých částí
- před vznikem požáru
- před přetížením
- před zkratem
- Jmenovitý reziduální proud je 0,03 A
- Typ reziduálního proudu: A střídavý a pulzující stejnosměrný
- Vypínací charakteristiky jističe: B
- Jmenovitý proud: 10 A, 16 A
- Rozdělená páčka: jistící i chráničová část má vlastní páčku
- Způsob připojení libovolný
- Vypínací schopnost: 10kA
- Šířka: 2 moduly
Dokumenty
Manual_Ex9BL.pdf (pdf, 772.1 kB)
Katalogovy_list_Ex9BL.pdf (pdf, 1.3 MB)
Parametry
Charakteristika | B |
---|
